دليل تركيب جهاز تتبع المركبات
يُعد التركيب الصحيح لجهاز تتبع المركبات من أهم العوامل للحصول على تحديد موقع دقيق، اتصال مستقر، وقراءات موثوقة لحالة المركبة.
في مدار لتتبع المركبات نحرص على تركيب أجهزة التتبع بطريقة احترافية، مع اختيار موقع مناسب داخل المركبة والمحافظة قدر الإمكان على التوصيلات والأنظمة الكهربائية الأصلية للمركبة.
كيف يتم تركيب جهاز تتبع المركبات؟
تختلف طريقة التركيب حسب نوع الجهاز والمركبة، ولكن معظم أجهزة التتبع السلكية تعتمد على توصيل الجهاز بمصدر كهرباء المركبة وتثبيته في مكان داخلي مناسب يسمح باستقبال إشارات الأقمار الصناعية وشبكة الاتصال.
بشكل عام، تمر عملية التركيب بالمراحل التالية:
1. فحص المركبة وتحديد مكان التركيب
قبل البدء، يتم تحديد المكان الأنسب لتركيب الجهاز حسب تصميم المركبة وموقع علبة الفيوزات ومسار الأسلاك.
يجب أن يكون الجهاز:
- في مكان داخلي وآمن.
- مثبتًا بشكل جيد ولا يتحرك أثناء القيادة.
- بعيدًا عن الأجزاء المتحركة.
- بعيدًا عن مصادر الحرارة المرتفعة.
- غير ظاهر أو سهل الوصول إليه.
- في موقع مناسب لاستقبال إشارة GNSS/GPS وشبكة الاتصال.
2. تحديد مصدر الكهرباء
يحتاج جهاز التتبع السلكي عادةً إلى مصدر كهرباء مستمر من المركبة.
يتم تحديد مصدر الكهرباء المناسب باستخدام أدوات القياس المناسبة والتأكد من استمرار وجود الجهد حتى بعد إطفاء المركبة ودخول أنظمتها الإلكترونية في وضع السكون.
ومن المواقع التي يمكن استخدامها حسب نوع المركبة:
علبة الفيوزات
تعتبر من المواقع المناسبة في العديد من المركبات للوصول إلى مصدر كهرباء رئيسي.
البطارية
يمكن في بعض أنواع الأجهزة والمركبات التوصيل بمصدر الكهرباء الرئيسي للمركبة وفق تعليمات الشركة المصنعة للجهاز.
يجب عدم اختيار الأسلاك اعتمادًا على اللون فقط، لأن ألوان ووظائف الأسلاك تختلف بين الشركات والموديلات.
3. توصيل الأرضي GND
يتم توصيل السلك الأرضي في نقطة أرضي مناسبة ومعتمدة داخل المركبة.
يجب التأكد من جودة الاتصال وعدم تركيب الأرضي بشكل عشوائي، لأن الاتصال غير الجيد قد يؤدي إلى عدم استقرار الجهاز أو انقطاعه بشكل متكرر.
4. توصيل إشارة تشغيل المركبة Ignition
بعض أجهزة التتبع تحتوي على مدخل مخصص لمعرفة حالة تشغيل وإطفاء المركبة.
تسمح هذه الإشارة للنظام بمعرفة:
- متى تم تشغيل المركبة.
- متى تم إطفاؤها.
- مدة التشغيل.
- بداية ونهاية الرحلات.
- وقت التوقف.
- ساعات تشغيل المركبة.
ويتم تحديد مصدر Ignition حقيقي والتأكد من عدم الخلط بينه وبين ACC.
مثال: توصيل جهاز Teltonika FMC920
يحتوي جهاز FMC920 على عدة توصيلات، ومن أهمها:
السلك الأحمر – Power (VCC)
مصدر الكهرباء الموجب للجهاز.
السلك الأسود – Ground (GND)
التوصيل الأرضي.
السلك الأصفر – DIN1
مدخل رقمي يمكن استخدامه لإشارة تشغيل المركبة Ignition.
كما يحتوي الجهاز على مداخل ومخارج إضافية يمكن استخدامها حسب التطبيق المطلوب.

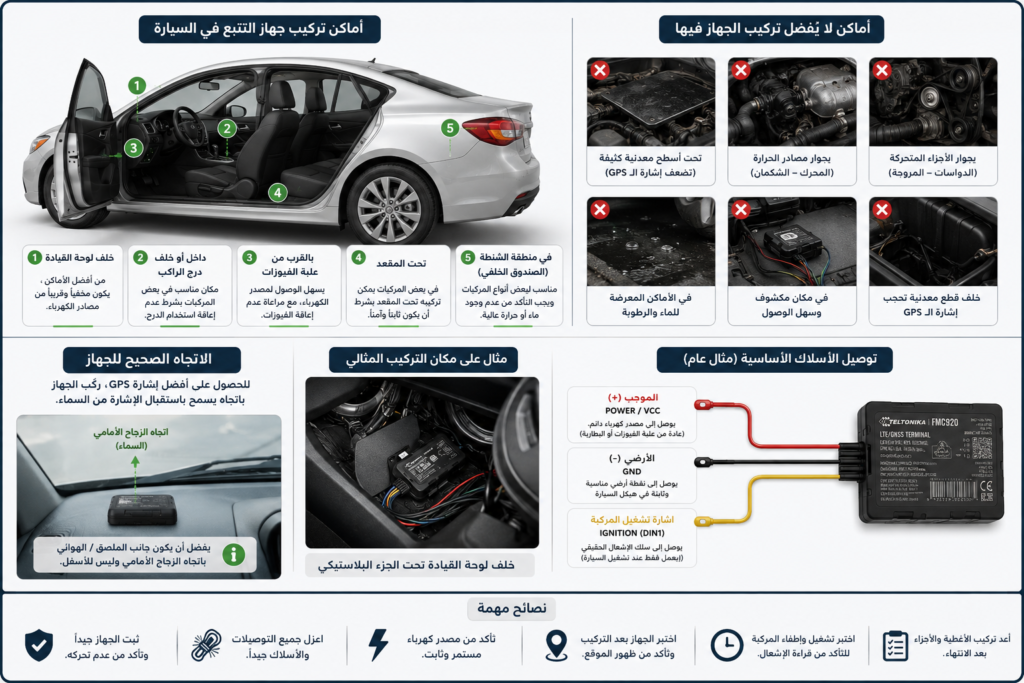

أين يتم تركيب جهاز التتبع داخل السيارة؟
اختيار موقع الجهاز مهم جدًا. ولا يوجد موقع واحد مناسب لجميع السيارات، لأن تصميم المركبة والمواد المستخدمة في لوحة القيادة تختلف من سيارة إلى أخرى.
الموقع المفضل: خلف لوحة القيادة
في العديد من المركبات، يعد خلف الطبلون وتحت الأجزاء البلاستيكية من أفضل المواقع.
يتميز هذا المكان بأنه:
- مخفي عن الأنظار.
- قريب من مصادر الكهرباء وعلبة الفيوزات في كثير من السيارات.
- محمي من الماء والعوامل الخارجية.
- يسمح باستقبال جيد لإشارة الأقمار الصناعية عند اختيار الموقع الصحيح.
ويفضل أن يكون الجهاز قريبًا نسبيًا من الزجاج الأمامي مع عدم وجود معدن كثيف فوق هوائي GNSS.
داخل أو خلف درج الراكب
يمكن أن يكون محيط درج الراكب موقعًا مناسبًا في بعض المركبات إذا:
- كان الجهاز مخفيًا.
- لا يعيق فتح وإغلاق الدرج.
- لا توجد أجزاء معدنية تحجب الإشارة.
- لا توجد أجزاء متحركة قد تضغط على الجهاز أو الأسلاك.
بالقرب من علبة الفيوزات
قد يكون هذا الموقع عمليًا بسبب قربه من مصدر الكهرباء.
لكن يجب اختيار مكان التثبيت بعناية والتأكد من عدم إعاقة الوصول إلى الفيوزات أو التأثير على الأسلاك الأصلية للمركبة.
أماكن لا يُفضل تركيب الجهاز فيها
للحصول على أفضل أداء، يفضل تجنب:
تحت أسطح معدنية كثيفة
المعدن قد يضعف استقبال إشارات GNSS/GPS بشكل ملحوظ.
بجانب مصادر الحرارة
لا يتم تثبيت الجهاز بالقرب من أجزاء تنتج حرارة مرتفعة.
بجانب الأجزاء المتحركة
يجب ألا يكون الجهاز أو الأسلاك بالقرب من الدواسات أو آليات التكييف أو الأجزاء الميكانيكية المتحركة.
في الأماكن المعرضة للماء والرطوبة
إلا إذا كان الجهاز مصممًا ومصنفًا للاستخدام في تلك الظروف.
في مكان مكشوف
يفضل ألا يكون جهاز التتبع ظاهرًا أو سهل الوصول إليه.
الاتجاه الصحيح لجهاز التتبع
تحتوي العديد من أجهزة التتبع الحديثة على هوائي GNSS داخلي.
لذلك لا يكفي إخفاء الجهاز فقط، وإنما يجب مراعاة اتجاه الجهاز أيضًا.
في الأجهزة التي تتطلب ذلك، يتم توجيه الجانب المخصص للهوائي باتجاه السماء قدر الإمكان، مع تجنب وجود معدن مباشرة فوق الجهاز.
على سبيل المثال، توصي الشركة المصنعة لجهاز Teltonika FMC920 بتركيبه تحت الجزء البلاستيكي خلف الزجاج الأمامي، مع توجيه جانب الملصق ناحية الزجاج/السماء للحصول على استقبال مناسب.
كيف تتم عملية التركيب؟
الخطوة 1 — تجهيز الجهاز
يتم تجهيز جهاز التتبع وإعداد شريحة الاتصال وإعدادات الاتصال والمنصة قبل أو أثناء عملية التركيب حسب نوع الجهاز.
الخطوة 2 — فحص الكهرباء
يتم استخدام جهاز قياس مناسب لتحديد:
- الكهرباء المستمرة.
- الأرضي.
- إشارة التشغيل عند الحاجة.
الخطوة 3 — توصيل الجهاز
يتم توصيل الأسلاك المطلوبة وفق مخطط الجهاز وتعليمات الشركة المصنعة.
الخطوة 4 — عزل وحماية التوصيلات
يتم التأكد من عدم وجود أسلاك مكشوفة وحماية نقاط التوصيل بطريقة مناسبة.
الخطوة 5 — تشغيل الجهاز
بعد توصيل الجهاز يتم التأكد من:
- وصول الكهرباء.
- اتصال الجهاز بشبكة الاتصال.
- استقبال GNSS/GPS.
- ظهور الجهاز في منصة التتبع.
الخطوة 6 — اختبار التشغيل والإطفاء
يتم تشغيل المركبة وإطفاؤها للتأكد من قراءة حالة Ignition بالشكل الصحيح عند استخدام هذه الخاصية.
الخطوة 7 — اختبار الموقع
يتم التأكد من ظهور موقع المركبة بشكل صحيح على الخريطة.
الخطوة 8 — تثبيت الجهاز
بعد نجاح الاختبارات، يتم تثبيت الجهاز والأسلاك بشكل جيد في الموقع المحدد.
الخطوة 9 — إعادة أجزاء المركبة
يتم إعادة الأغطية والأجزاء الداخلية التي تم فكها والتأكد من عدم وجود أسلاك ظاهرة أو أجزاء غير مثبتة.
تركيب أجهزة التتبع في الشاحنات
يمكن تركيب أجهزة التتبع في:
- الشاحنات.
- مركبات النقل.
- المعدات.
- الحافلات.
- المركبات التجارية.
ويتم اختيار الجهاز وطريقة التوصيل حسب جهد المركبة ونوع الاستخدام.
وقد تتطلب بعض التطبيقات توصيلات إضافية للحصول على معلومات مثل:
- حالة تشغيل المحرك.
- ساعات التشغيل.
- الحساسات.
- قراءة CAN Bus.
- درجة الحرارة.
- الأبواب.
- الملحقات والمعدات الإضافية.
تركيب جهاز التتبع في الدراجات النارية
يمكن تركيب أجهزة تتبع مناسبة للدراجات النارية، ولكن يجب اختيار جهاز وموقع يتحملان طبيعة الاستخدام.
ويفضل أن يكون الجهاز:
- صغير الحجم.
- مخفيًا.
- مثبتًا بإحكام.
- بعيدًا عن حرارة المحرك.
- محميًا من الماء والرطوبة حسب تصنيف الجهاز.
- في مكان لا يحجب استقبال GNSS.
كم يستغرق تركيب جهاز التتبع؟
تختلف مدة التركيب حسب نوع المركبة والجهاز وموقع علبة الفيوزات وطبيعة التوصيلات المطلوبة.
وقد تحتاج بعض السيارات الحديثة أو المركبات ذات الأنظمة الكهربائية المتقدمة إلى وقت إضافي للتأكد من اختيار نقاط التوصيل المناسبة وإجراء الاختبارات بعد التركيب.
هل يؤثر جهاز التتبع على كهرباء السيارة؟
عند استخدام جهاز مناسب وتركيبه بالطريقة الصحيحة وفق مواصفات الشركة المصنعة، يكون استهلاك أجهزة التتبع للطاقة منخفضًا.
كما تحتوي العديد من أجهزة التتبع الحديثة على أوضاع توفير للطاقة تساعد على تقليل الاستهلاك عند توقف المركبة.
هل يمكن فصل جهاز التتبع؟
يتم تركيب الجهاز في موقع داخلي غير ظاهر قدر الإمكان، مما يقلل من احتمالية الوصول إليه بسهولة.
كما يمكن لأنظمة التتبع المتقدمة إرسال تنبيهات مرتبطة بانقطاع مصدر الكهرباء أو فقدان الاتصال، بحسب نوع الجهاز والإعدادات المستخدمة.
هل يحتاج جهاز التتبع إلى شريحة اتصال؟
معظم أجهزة التتبع المتصلة بالمنصة تحتاج إلى وسيلة اتصال لإرسال بيانات الموقع والمركبة إلى الخادم.
يقوم الجهاز باستقبال موقع المركبة عبر الأقمار الصناعية GNSS، ثم يرسل البيانات عبر شبكة الاتصال إلى منصة التتبع ليتمكن العميل من مشاهدة المركبة من التطبيق أو الموقع الإلكتروني.
ماذا يحدث بعد التركيب؟
بعد الانتهاء من التركيب وتفعيل الجهاز، يستطيع العميل — حسب الباقة والخدمات المفعلة — متابعة مركباته من خلال منصة مدار لتتبع المركبات والاستفادة من خصائص مثل:
- مشاهدة موقع المركبة.
- متابعة حركة المركبة على الخريطة.
- سجل الرحلات السابقة.
- معرفة أوقات التشغيل والتوقف.
- إنشاء المناطق الجغرافية.
- استقبال التنبيهات.
- متابعة السرعة.
- التقارير والإحصائيات.
- إدارة عدة مركبات من حساب واحد.
تركيب احترافي لأجهزة تتبع المركبات
في مدار لتتبع المركبات نهتم بأن تكون عملية التركيب جزءًا من جودة خدمة التتبع، وليس مجرد توصيل الجهاز بالكهرباء.
يتم اختيار مكان التركيب وطريقة التوصيل بما يتناسب مع نوع المركبة والجهاز المستخدم، ثم اختبار الجهاز والتأكد من وصول البيانات إلى منصة التتبع قبل إكمال عملية التركيب.
تحتاج جهاز تتبع لمركبتك أو أسطول شركتك؟
تواصل مع مدار لتتبع المركبات لمعرفة الجهاز والحل المناسب لاحتياجك.
تنبيه: المعلومات الواردة في هذا الدليل للتوعية العامة. تختلف نقاط وأساليب التوصيل حسب نوع المركبة وموديلها ونوع جهاز التتبع، ويجب تنفيذ التوصيلات الكهربائية بواسطة فني مؤهل ووفق تعليمات الشركة المصنعة للجهاز والمركبة.
